Tira de acero inoxidable laminada en frío JIS G4313 para resortes SUS301 SUS304 SUS631
Los aceros para resortes de acero inoxidable se clasifican como acero inoxidable austenítico SUS301-CSP, SUS304-CSP,
acero inoxidable martensítico SUS420J2-CSP, y
acero inoxidable endurecible por precipitación SUS631-CSP, SUS632J1-CSP.
Composición química (peso %)
| Grado |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
otros |
| SUS301, AISI 301, UNS S30100, EN 1.4310, DIN X10CrNi18-8 |
0.15 máx. |
1.00 máx. |
2.00 máx. |
0.045 máx. |
0.030 máx. |
16.00~18.00 |
6.00~8.00 |
- |
| SUS304, AISI 304, UNS S30400, EN 1.4301, DIN X5CrNi18-10 |
0.08 máx. |
1.00 máx. |
2.00 máx. |
0.045 máx. |
0.030 máx. |
18.00~20.00 |
8.00~10.50 |
- |
| SUS304L, AISI 304L, UNS S30403, EN 1.4307, DIN X2CrNi18-9 |
0.030 máx. |
1.00 máx. |
2.00 máx. |
0.045 máx. |
0.030 máx. |
18.00~20.00 |
9.00~13.00 |
- |
| SUS420J2, AISI 420, UNS S42000, EN 1.4028, DIN X30Cr13 |
0.26~0.35 |
1.00 máx. |
1.00 máx. |
0.040 máx. |
0.030 máx. |
12.00~14.00 |
0.60 máx. |
- |
| SUS631, 17-7PH, UNS S17700, EN 1.4568, DIN X7CrNiAl17-7 |
0.09 máx. |
1.00 máx. |
1.00 máx. |
0.040 máx. |
0.030 máx. |
16.00~18.00 |
6.50~7.75 |
Al 0.75~1.50 |
| SUS632J1, 15-7PH |
0.09 máx. |
1.00~2.00 |
1.00 máx. |
0.040 máx. |
0.030 máx. |
16.00~17.00 |
6.50~7.75 |
Cu 0.40~1.00, Ti 0.20~0.65 |
Formas del producto

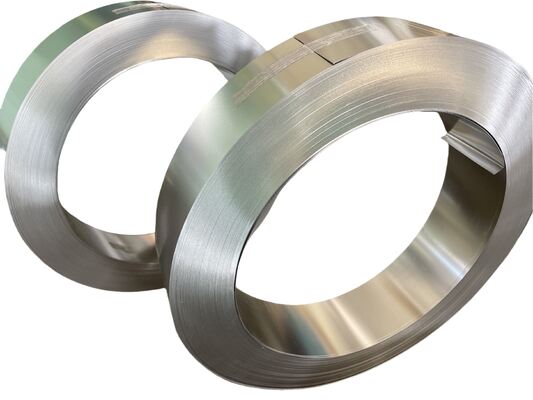

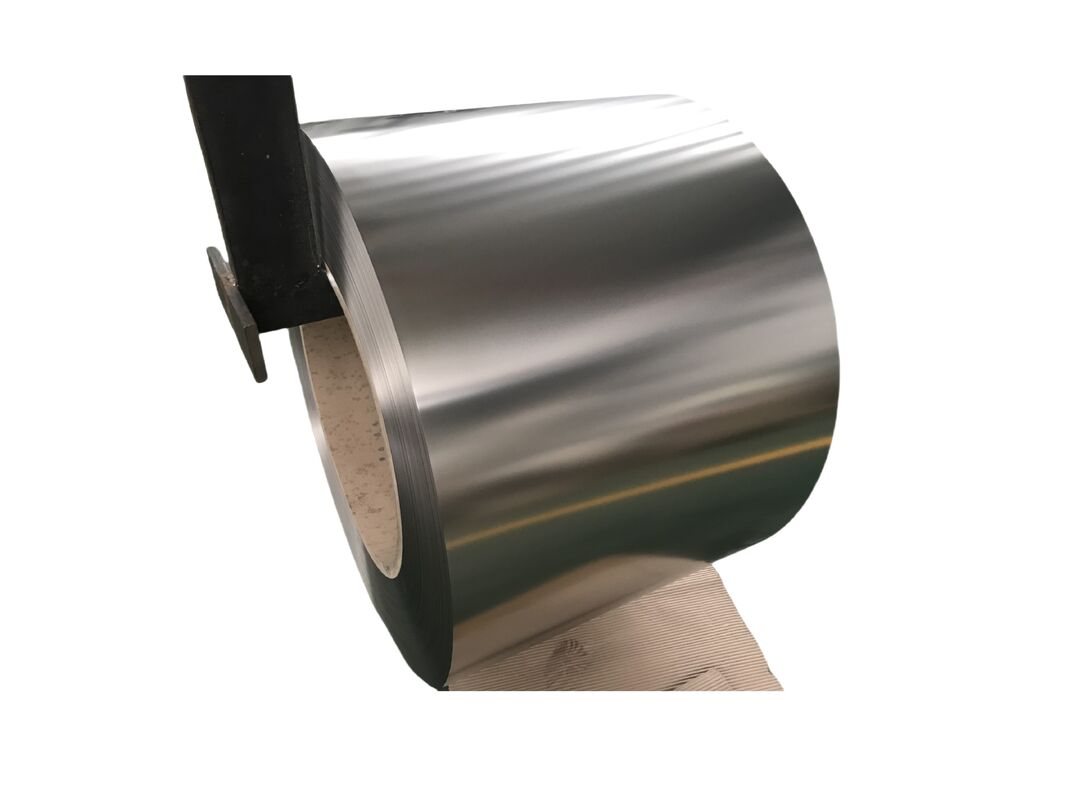

Tira de acero inoxidable laminada en frío JIS G4313 para resortes, tira de precisión, conocida como tira delgada
Anchos que van de 3 mm a menos de 640 mm.
Espesores que van de 0.05 mm a 1.5 mm.
Acero inoxidable SUS301 tiene un menor contenido de cromo y níquel que el SU304, lo que le permite endurecerse
más al trabajarse.
Su alta dureza lo hace ideal para aplicaciones que requieren durabilidad, como resortes helicoidales y interruptores de cúpula.
Acero inoxidable SUS304 proporciona buena resistencia a la corrosión y es la tira de acero para resortes de acero inoxidable más utilizada.
SUS301 y SUS304 son aceros inoxidables austeníticos, por lo que hay muy poca diferencia en su apariencia externa.
La diferencia entre ellos radica en su composición química, particularmente en su contenido de carbono,
cromo y níquel. El acero inoxidable SUS301 es 0.15C17Cr7Ni, mientras que el acero inoxidable SUS304 es 0.08C18Cr8Ni.
Esta diferencia afecta realmente las propiedades mecánicas del acero después del laminado, por ejemplo,
el acero inoxidable SUS301 se puede hacer más resistente que el acero inoxidable SUS304 mediante laminado.
Se recomienda el acero inoxidable SUS301 para aplicaciones que requieren elasticidad, debido a su capacidad para adquirir
un alto grado de resistencia al laminarse.
Se recomienda el SUS304 para aplicaciones que requieren buena trabajabilidad y resistencia a la corrosión,
mientras que el acero inoxidable SUS304L se recomienda para aquellos que requieren resistencia al ataque intergranular.
El acero inoxidable SUS304L contiene menos carbono que el acero inoxidable SUS304.
Su bajo contenido de carbono le confiere buena resistencia a la corrosión intergranular, mientras que su alto contenido de níquel le confiere
excelente resistencia a la corrosión. El acero inoxidable SUS304L es fácil de procesar porque no se vuelve
excesivamente duro. (Nota: La "L" en acero inoxidable SUS304L significa "bajo en carbono".)
SUS420J2 se clasifica como un acero inoxidable martensítico. Gracias a su comercialización, precio y
otras características, se utiliza en una amplia gama de campos. Cuando se envía con un acabado recocido,
contiene carburos completamente esferoidizados, lo que lo hace fácilmente procesable.
Acero inoxidable SUS631 es el acero inoxidable endurecible por precipitación más común que se puede endurecer
mediante tratamiento térmico.
Puede someterse a una variedad de procesos de tratamiento térmico para adaptarse al trabajo y a las aplicaciones, desde
el tratamiento térmico de solución más suave hasta un acabado duro completamente endurecido.
Esto le permite adquirir una resistencia solo superada por los aceros inoxidables martensíticos de alto carbono templados.
En estado de tratamiento térmico de solución, el SUS631 no es magnético, pero demuestra propiedades magnéticas bastante fuertes
después del endurecimiento por precipitación.
Aunque el SUS631 se ablanda y se puede procesar de diversas maneras cuando se trata térmicamente en solución,
requiere un tratamiento térmico intermedio para endurecerlo. Incluso cuando se trata térmicamente en solución,
el SUS632J1 (15-7PH)es duro a temperatura normal, y el único tratamiento térmico posterior requerido es una
única operación de endurecimiento por precipitación, lo que lo hace simple de procesar.
Tiene un bajo contenido de carbono y proporciona tenacidad después del tratamiento térmico de solución, por lo que puede soportar un procesamiento ligero.
El SUS632J1 se puede acabar como tratado térmicamente en solución o laminado. Cuando se produce con un acabado laminado,
puede adquirir mayor resistencia, pero no es tan fuerte como el SUS631. Demuestra fuertes propiedades magnéticas en todas las condiciones.
Para más detalles, por favor contacte
WUXI GUANGLU Special Steel Co., Ltd. — Nuestra respuesta a sus necesidades
Tel: +86 510 81812873
Email: export@guanglusteel.com
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
